產品中心 電源產品 UPS不間斷電源
D-X系列高頻在線式UPS 1~10kVA

? ? ? ?D-X系列10~20KVA UPS采用雙轉換純在線式的架構，該架構能夠阻隔異常電源對負載的沖擊，同時還能保證輸出的穩定可靠，讓負載安全的運行，是最能有效解決所有電源問題的最佳架構設計，采用數字化控制技術，為用戶提供更安全的電力保障。

? ? ? ?采用19英寸機架式設計，能夠為負載提供更佳的電源環境，表現在穩壓輸出范圍、頻率范圍、輸入雜訊的濾除，以及市電模式與電池模式之間零轉換時間等諸方面。D-X系列以創新的軟件程式控制方式，不僅體積縮小，更能使故障率大為降低，有效提高使用電源的安全性與可靠性。


基本特點

小型化設計

極致的小型化機體和散熱結構設計，體積更小、重量更輕、散熱更好，產品更加可靠。

在線式設計、零轉換

Digital-X系列UPS采用雙轉換在線式設計，智能化MCU/DSP精準控制；當市電中斷或恢復時，UPS在市電模式與電池模式之間實現零時間切換，有效保證了負載運行的可靠性。

高質量正弦波輸出

無論在市電模式或電池模式，均可輸出高質量的正弦波(THDi< 3%,線性) ，為負載提供最佳的電源保障。

高效節能

采用PFC功率因數矯正設計及IGBT變換技術，輸入功率因素20.99 ，整機效率≥90%。

偵測與自我保護功能

Digital-X系列UPS可以模擬斷電的情況，進入電池模式供電，此功能既可通過面板上的“自檢按鍵”隨時執行，也可以配合隨機贈送的監控軟件，按定期或不定期方式進行完善的自我保護功能，峰值電流與短路保護設計，超強的抗突載沖擊能力。

TVSS功能

即TRANSIENT VOLTAGE SURGE SUPPRESS突波電壓保護功能。用于FAX、TELEPHONE、MODEM網絡等轉換保護。

直流啟動功能

在市電停電狀態下，若需要使用UPS啟動計算機或其它負載設備，Digital-X系列UPS可以直接在電池模式下開機，使UPS的使用更加方便、可靠。

自動旁路/手動旁路/維修旁路(選配)

Digital-X系列UPS除了自動旁路功能外，還具有在面板按鍵手動設置旁路的功能；在有需要時亦可選配手動維修旁路以進行在線檢修。

選配防雷功能

可選配D級防雷器，具備防浪涌、防雷設計，有效保護設備免受雷擊干擾。

EPO緊急關斷功能(選配)

可選配EPO開關，實現對UPS的緊急關斷。

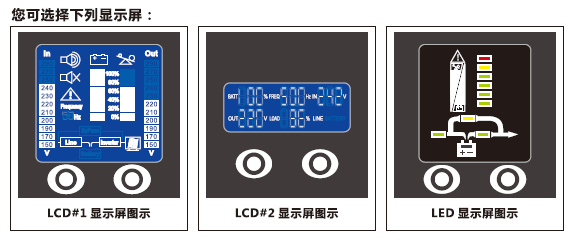

豐富的人性化的LCD/LED內容顯示

UPS工作狀態(市電模式/電池模式/旁路模式)、輸入輸出、電池電量、負載大小以及發生故障的代碼等等，一目了然。

長效型供電設計

Digital-X系列UPS全面提供長效機供用戶選擇。配置合適的電池組,可以使UPS的放電時間達到8小時左右，以滿足不同電網環境的要求。Digital-X系列UPS長效機除 了放電時間延長電池回充能力也很強，可以提供約3 ~ 4A的初始充電電流(亦可根據用戶需求,選配更大的充電電流)。

可搭配發電機使用

超寬的輸入電壓與頻率范圍，使Digital-X系列UPS可以與主流品牌發電機搭配使用，延長使用時間，同時有效去除發電機所產生的不純凈電力,為負載提供安全、穩定的電源。

可接感性負載

Digital-X系列UPS可接感性負載。

隨機監控軟件

Rs232通訊接口(可選USB接口) ，隨機監控軟件，實現用戶對UPS的智能化管理。

配備Intelligent Slot智能插槽實現遠程監控(選配)

Digital-X系列UPS配備一個Intelligent SIot智能插槽，用戶可以選配SNMP網絡卡，實現集中監控及遠程監控等功能。


技術規格
型號D1K-XD1KS-XD2K-X?D2KS-XD3K-XD3KS-XD6K-X?D6KS-XD10K-XD10KS-X
額定容量(PF=O.9)1kVA/0.9kW2kVA/1.8kW3kVA/2.7kW6kVA/5.4kW10kVA/9kW
輸入電壓120Vac~?300Vac(單相二線+地線)
頻率50/60Hz±10%
輸出電壓220/230±1%Vac
頻率與輸入同步（市電模式），50/60Hz±0.5%(電池模式)
輸出波形純正弦波
轉換時間零中斷
內置電池（12V)7Ah/9Ahx2-7Ah/9Ahx4-7Ah/9Ahx6-7Ah/9Ahx16-7Ah/9Ahx16-
外接電池直流電壓標稱-36Vdc-72Vdc-96?Vdc-192?Vdc-192?Vdc
電池類型閥控式鉛酸免維護蓄電池
過載能力? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?>105%~120%,10秒后轉旁路;
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?>120%~140%，200毫秒后轉旁路;
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?>140%~150%.200毫秒后轉旁路，再過10秒后關機;
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?>150%立即關機
負載峰值比3?:?1(max)
失真率（滿載）<3%（線性負載）
<5%（非線性負載）
通訊界面Rs232接口（可選USB接口）+SNMP智能插槽
工作溫度0℃~40℃
相對濕度0~90%（無凝結）
尺寸mm(長×寬×高)380×85×310380×85×210444×160×310440×85×310444×160×310440×85×310480×196×710480×196×350480×196×710480×196×350
凈重(kg)8.5/9.44.518/19.8722/24.77.555.5/62.71657/64.217.5
符合標準GB/T?14715-2017;YD/T?1095-2018;EN?62040-1:2008+A1:2013;EN?62040-2:2018


備注:

1.可選擇額定容量(輸出功率) PF=0.8。

2.型號內帶"S" 的為長延時機型,需根據續航時間按外接電池直流電壓另行配置蓄電池,其中D2KS-X外接電池直流電壓可選配為96Vdc.

3.下列型號可選其他機內電池配置:

D1K-X: 12V7Ah/9Ahx3 ; D2K-X: 12V7Ah/9Ahx6.

4.高海拔地區負載量=額定功率x降額系數

海拔高度（m）

1000

1500

2000

2500

3000

3500

4000

4500

5000

降頻系數

100%

95%

91%

86%

82%

78%

74%

70%

67%

若UPS被使用在海拔1000m以上,必須使用遞減額定值輸出,降額系數參見上表。

*以上參數有可能調整和改變,請以實物為準。
