產品中心 制冷產品 列間級精密空調
i-Row系列變頻列間空調

i-Row是一款自適應靠近熱源式列間精密制冷系統,是數據中心內機架級制冷的理想產品。

基本特點

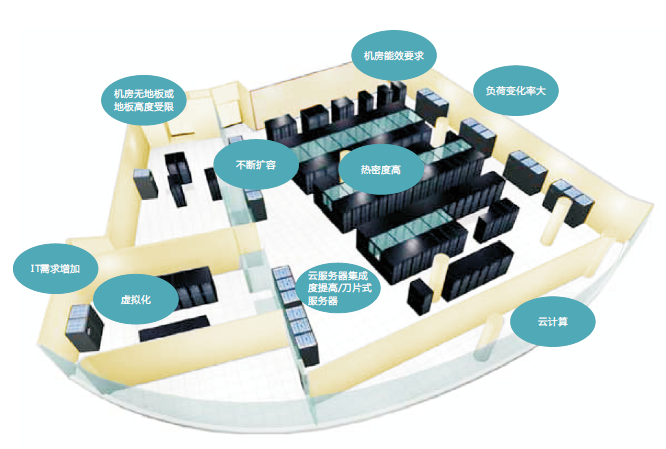

模塊化數據中心高效制冷系統解決方案

●數據中心的高熱密度區域

●集裝箱數據中心

●提高制冷系統EER

●結合自然冷源的XFcooling配置

●模塊化數據中心

●降低機房整體PUE

●匹配冷.熱通道設計

?

i-Row系列列間空調


i-Row是一款自適應靠近熱源式列間精密制冷系統，是數據中心內機架級制冷的理想產品

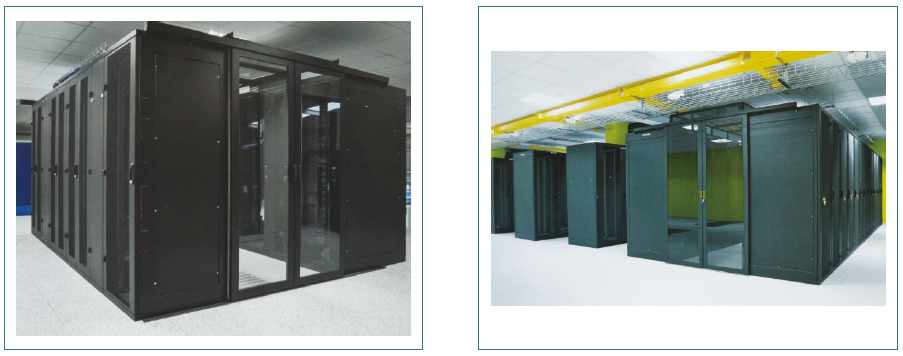

冷熱通道應用


模塊化、集裝箱數據中心應用

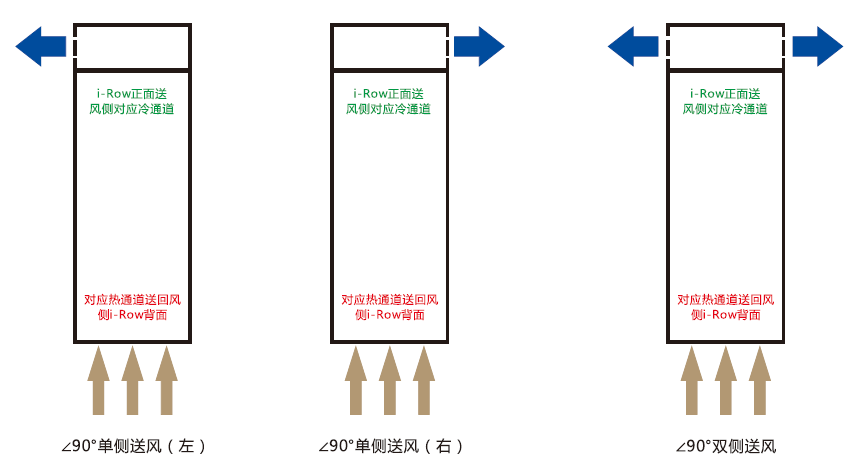

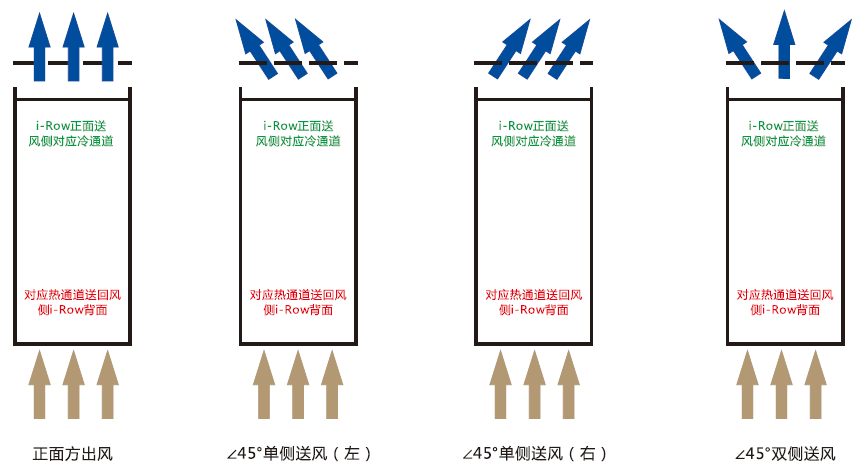

送風方式

配置一

機組尺寸為300/600(寬)x1200(深)x2000（高）



配置二

機組尺寸為300/600(寬)x1200（深）x2000（高）


i-Row的特點

EVO控制系統

●圖像化顯示功能，包括運行狀態與被檢測機柜進出風溫濕度

●先進的群控功能,數量多達30臺以上，可外接不少于6000個溫度傳感器

●標配SNMP及TCP/IP接口

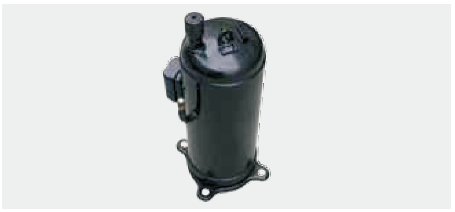

直流變頻EC壓縮機

●采用R410A環保制冷的直流變頻EC壓縮機

●動態制冷,適應快速變化的機房負荷

●在低負荷下節約能源，提高能效

●可大降低壓縮機起停次數，提高系統可靠性

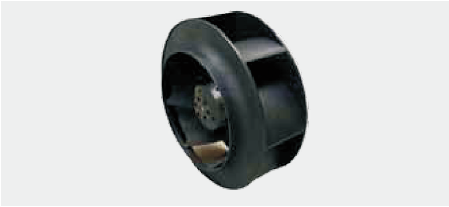

EC風機

●采用電子換向同步EC電機，節能20~30%

●軟啟動功能，啟動電流低

●按制冷需求或風壓自動調整風機轉速，按需提供風量

●風機N+ 1冗余配置，任意風機故障，仍可確保全風量運行

●易維護設計

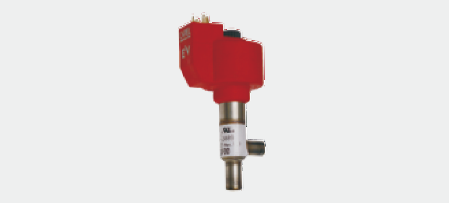

電子膨脹閥

●平滑調節節流開度，與變容量壓縮機配合，實現節能

●調節范圍寬，降低過熱度，提高能效比

●實現冷量與負載精確匹配

●響應速度快，實現精確制冷


選配件

●雙電源輸入切換開關

●無線溫濕度傳感器

●送風導流板裝置

●有線溫濕度傳感器

●低溫啟動裝置

●冷凍水三通水閥

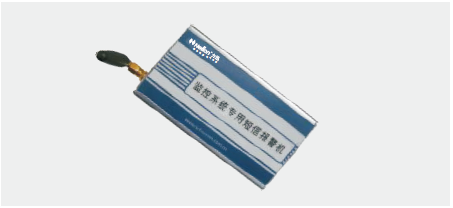

●GPRS短信告警


i-Row如何實現高能效

●貼近熱源，回風溫度及蒸發壓力得到提高，制冷效率得到提高

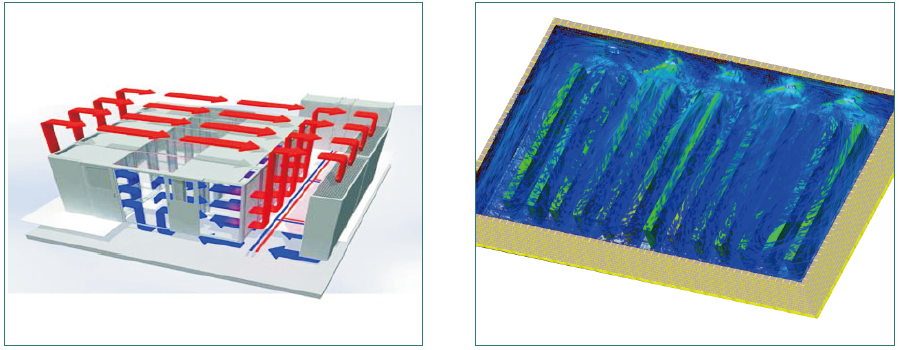

●機組的系統設計中采用計算機輔助流體動力學(CFD)計算，保證氣流在機組內以及機架間實現最佳分配

●直流變頻EC壓縮機可以適應服務器溫度的快速變化，減少壓縮機的頻繁開、關，也提高了系統的可靠性

●先進的EVO控制器，按需控制風量和冷量輸出，配合EC風機和直流變頻EC壓縮機達到最佳的效果和最低

的能耗；多種控制算法，可取最高溫度和平均溫度進行計算，可以確保有效冷卻的基礎上，有效降低總

體能耗

?

i- Row風冷冷凝器

●無級調速貓頭鷹式風機控制

●維護要求極低，適用于各種氣候條件

?

i- Row系列變頻列間精密空調型號說明，如下表所示

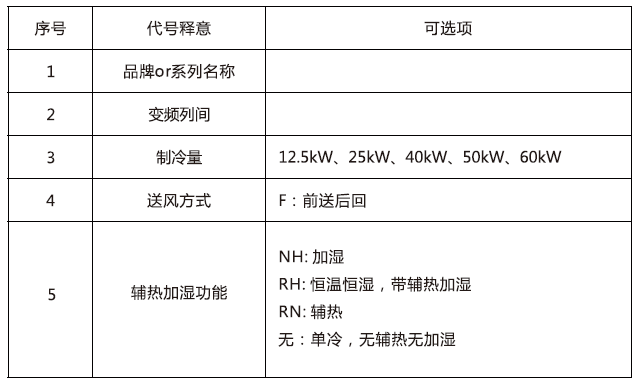

室內機型號:


機組型號說明如下：

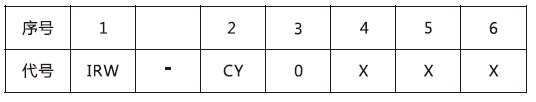

室外機型號：


注：i-Row-LA系列變頻列間空調由室內機、控制器和室外機等組成。

技術規格

列間風冷室內機參數

型號IRW-LA1225405060
功能單冷單冷+
電加熱		恒溫
恒濕		單冷單冷+
電加熱		恒溫
恒濕		單冷單冷+
電加熱		恒溫
恒濕		單冷單冷+
電加熱		恒溫
恒濕		單冷單冷+
電加熱		恒溫
恒濕
送風方式F/SF/SFFF
輸入電源形式380Vac/3ph/50Hz380Vac/3Ph/50Hz380Vac/3ph/50Hz380Vac/3Ph/50Hz380Vac/3Ph/50Hz
制冷量kW12.512.512.5252525404040505050606060
顯冷量kw12.512.512.5252525404040505050606060
加熱量kw一22—33一66一66一66
加濕量kg一一1一一1.5一一3一一3一一3
壓縮機形式變頻壓縮機變頻壓縮機變頻壓縮機變頻壓縮機變頻壓縮機
制冷劑形式R410AR410AR410AR410AR410A
風機形式直流EC離心風機直流EC離心風機直流EC離心風機直流EC離心風機直流EC離心風機
風量m3/h320032003200500050005000880088008800110001100011000125001250012500
機外余壓Pa標準余壓為20Pa,?0-40OPa可調
電加熱形式PTC電加熱器PTC電加熱器PTC電加熱器TC電加熱器PTC電加熱器
電加熱量kW一22一33一66一66一66
加濕形式濕膜加濕器濕膜加濕器濕膜加濕器濕膜加濕器濕膜加濕器
最大加濕量kg/h一一1.5一一1.5一一3一一3一一3
節流形式電子膨脹閥電子膨脹閥電子膨脹閥電子膨脹閥電子膨脹閥
空氣過濾網G4板式過濾網G4板式過濾網G4板式過濾網G4板式過濾網G4板式過濾網
加濕器進水管InG1/2G1/2G1/2G1/2G1/2
冷凝水排水管中mm1919191919
制冷劑氣管中mm15.8819.0519.052222
制冷劑液管中mm9.5212.715.8819.0519.05
最大運行電流A122323264444315151395757406060
電源線纜規格mm35x2.55x45x45x45x65x65x45x105x105x65x105x105x65x105x10
室內機結枸參數
外形尺寸:寬x深X高mm300x1200x2000
300x1400x2000		300x1200x2000600x1200x200060ox1200x2000600x1200x2000
重量kg190230285310330
室外機機組型號標準型CY0191-A1SCY0451-A1SCY0742-A1SCY0893-A1SCY0893-A1S
匹配數量臺11111

①F :后回風前送風，S :側回風側送風;

②標準工況為:室內回風干球溫度37°C、相對濕度24°C ,室外干球溫度35°C ;

③以上表格僅為部分參數,具體配置以實際購買銘牌為準,如需了解更多參數信息請聯系我司。

定制化服務

根據現場情況，可定制多種送風方式。

選配:口冷凝水強排水 口支持上接管方式 口SNMP及TCP/IP接口 口雙電源輸入

說明:除上述功能以外定制需求請聯系我司。

?

列間風冷室外機參數

型號IRW-CY191451742893893
輸入電源220Vac/1Ph/50Hz220Vac/1Ph/50Hz220Vac/1Ph/50Hz220Vac/1Ph/50Hz220Vac/1Ph/50Hz
安裝方式立式臥式臥式臥式臥式
冷凝風機形式單相異步電機+軸流風葉Ac軸流風機Ac軸流風機Ac軸流風機Ac軸流風機
最大電流A1.73.5710.510.5
調速方式無級調速無級調速無級調速無級調速無級調速
電源線纜規格mm'3x1.53x1.53x1.53x1.53x1.5
室外機結構參數




外形尺寸:寬x深x高mm930x390x12701225x1076x9602075x1076x9602775x1076x9602775x1076x960
重量kg6576138169169


①換熱量名義工況:進風溫度35℃,冷凝溫度50℃。
